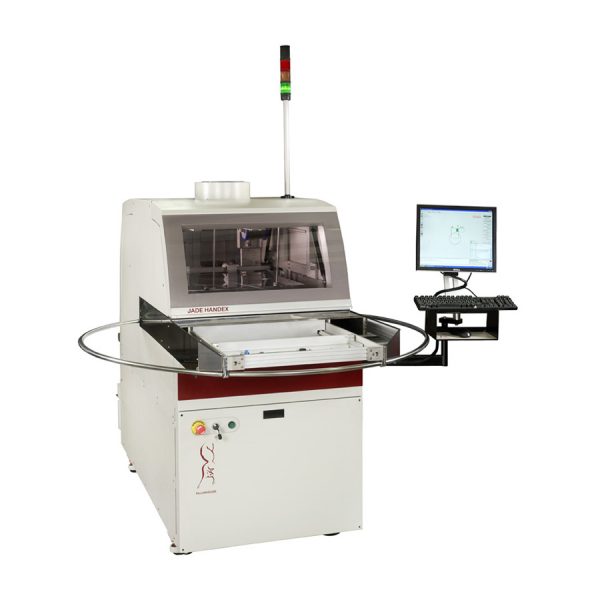

產品描述


標配我們專利設計的點噴式助焊劑噴頭，可以準確的控制助焊劑噴涂量，即可以選擇在頂部預熱之前噴涂，也可以選擇噴涂和頂部預熱同時進行。預熱可選配一個帶有頂部閉環溫度控制的溫度計，能夠最優化管理溫度曲線。


作為機臺的核心 部件，最新設計的錫鍋和錫泵系統在X/Y/Z軸方向都可以自由的移動，整個過程均可以通過程序精確地控制。噴嘴既可以使用成熟的AP噴嘴，也可以使用根據焊點分布定制的噴嘴。專利保護的螺旋管設計可以使焊錫在回流錫鍋的過程中更加平穩，減少錫珠的發生概率。

噴嘴還適用我們最新設計的微型噴嘴以及Jet-Wave噴嘴、長波峰噴嘴和定制的多點浸焊噴嘴。


和所有彼勒豪斯焊接設備一樣，焊錫和噴嘴在整個焊接過程中都受到熱氮氣的保護，避免在焊接時焊錫被氧化，同時高溫氮氣可以給焊接元件提供預熱， 減少焊接過程中對元件的熱沖擊。


Synchrodex由一臺裝有PillarCOMM軟件的電腦控制，該軟件基于 Windows系統開發，可以導入PCB圖像資料。此外，PillarPAD軟件可以通過導入Gerber資料實現離線編程。



標準配置


• 軌道寬度自動調整功能
• PCB板側面自動夾緊功能
• 機臺自帶TFT顯示器和電腦
• 錫鍋液位偵測及自動加錫功能
• 氮氣保護系統
• 點噴式助焊劑噴頭
• 2個AP噴嘴
• 內部排風系統
• 彩色編程攝像頭
• 基于Windows系統開發的PillarCOMM編程軟件
• 燈塔
• 基準點自動對位及校正系統
• 助焊劑液位感應器
• 分級密碼保護
• PillarPAD離線編程系統
• 兼容SMEMA協議
• 帶有錄像功能的監控攝像頭
• 兼容無鉛焊錫
• 日常維護套件

監控選配


• 助焊劑噴射感應器 – 熱敏電阻型
• 助焊劑噴涂和流量監測
• 錫泵轉數監測
• 氧氣含量監測
• 氮氣流量監測


系統選配


• 超聲波霧化式助焊劑噴頭
• 雙助焊劑噴頭
• 頂部紅外預熱
• 閉環溫度控制
• 錫波高度偵測及自動補償功能
• 底部熱氮氣選擇性預熱
• 板彎偵測及自動補償功能
• 錫絲卷自動識別
• 錫鍋編碼自動識別（可在程序里定義）
• X/Y/Z軸編碼器
• 氮氣發生器

 技術參數

•高度：1615mm / 63”（不包括燈塔）
•寬度：813mm / 32”
•長度：2024mm / 80”
•板尺寸：最大 – 457mm x 610mm / 18” x 24”
最小 – 102mm x 102mm / 4” x 4”
•板邊距離：上/下 3mm
•PCB板上下凈空：下 40mm /上 45mm，100mm – 可定制
•排風扇直徑：276mm
•排風量：1000m3/hr / 589 CFM
•焊錫：適用各種類型的常用焊錫（包括無鉛焊錫）
•錫鍋容量：15kg 標準錫鍋，25kg 大錫鍋
•噴嘴：AP 噴嘴 – 直徑5mm 到 16mm
加長型和Jet-Tip噴嘴 – 最大直徑 25mm
Jet-Wave噴嘴 – 最大寬度 25mm
150mm 長波峰噴嘴
•助焊劑噴頭：易保養的點噴式助焊劑噴頭，氣壓式，適用低固態物（低于8%）免清洗助焊劑，兼
容水溶性助焊劑。
•助焊劑瓶容量：1 升
•助焊劑噴涂速度：50 噴/秒
•噴點范圍：0-6.0mm / 0.16-0.24”
•X/Y/Z 軸精度：15mm
•重復精度：+/- 0.05mm
•氮氣壓力：5 bar / 72 psi
•氮氣用量：30-100 升/分鐘（根據噴嘴類型）
•氮氣純度：995% 以上
•空氣壓力：5 bar / 72 psi
•空氣用量：10 升/分鐘（35 CFM）
•電源：單相 + PE
•電壓：230V
•頻率：50/60Hz
•功率：最大5 kVA（根據機臺配置）
•傳送：軌道傳送
•編程：基于Windows系統開發的PillarCOMM編程軟件
