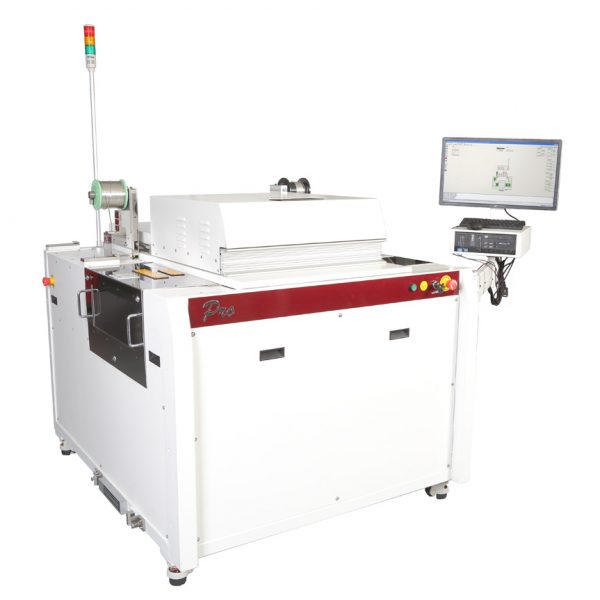

Jade Pro是一臺離線型的選擇性焊接設備，配有可調式的PCB定位框架，最大的焊接范圍可達457mm x 508mm。標準的Jade Pro配有一個錫鍋，但是Jade Pro Duplex配有兩個帶獨立Z軸控制的錫鍋，這樣的配置增加了焊接的靈活性，因?yàn)閮蓚€(gè)錫鍋可以根據焊點的不同要求使用兩個不同尺寸的噴嘴。
所有不同型號的Jade Pro都可以選配自動更換錫鍋功能，機臺里面帶有一個備用錫鍋，備用錫鍋停在非工作區時仍然處于加熱狀態，隨時保持工作溫度，當錫鍋?zhàn)詣?dòng)更換完成后可以立刻開始焊接。帶有一個備用錫 鍋的機臺備標識為PLUS，帶有兩個備用錫鍋（分別位于機臺兩側）的標識為PLUS PLUS，帶有PLUS PLUS標識的Jade Duplex機臺內部總共會有四套錫鍋錫泵系統。 機臺帶有錫鍋?zhàn)詣?dòng)識別功能，有鉛錫鍋和無鉛錫鍋會被自動識別，這樣可以避免誤用和程式中定義不同的焊錫。自動加錫裝置也同樣有自動識別功能，避免錯誤的焊錫被添加到錫鍋中。
Jade Pro由一臺裝有PillarCOMM軟件的電腦控制，該軟件基于Windows 系統開發，可以導入PCB圖像資料。此外，PillarPAD 軟件可以通過導入 Gerber資料實現離線編程。
標準配置
•直流伺服電機
•機臺自帶TFT顯示器和電腦
•氮?dú)獗Ｗo(hù)系統
•錫鍋液位偵測及自動加錫功能
•錫鍋編碼自動識別功能（可在程序里定義）
•點噴式助焊劑噴頭
•基準點手動對位及校正功能
•錫波高度偵測及自動補償功能
•焊接監控?cái)z像頭
•分級密碼保護
•燈塔
•6個AP噴嘴
•內部排風系統
•彩色編程攝像頭
•PillarPAD離線編程軟件
•通用可調式的PCB板定位框架
•帶攝像頭輔助的噴嘴校正系統
•基于Windows系統開發的PillarCOMM編程軟件
•兼容無鉛焊錫
•日常維護工套件
監控選配
•助焊劑噴射感應器 – 熱敏電阻型 •助焊劑噴涂和流量監測
•錫泵轉數監測
•氧氣含量監測
•氮?dú)饬髁勘O(jiān)測
系統選配
•錫鍋?zhàn)詣?dòng)更換 – PLUS 配置 •頂部紅外預熱
•滑軌式底部紅外預熱
•閉環溫度控制
•底部熱氮?dú)膺x擇性預熱
•基準點自動對位及校正功能
•超聲波霧化式助焊劑噴頭
•雙助焊劑噴頭
•板彎自動偵測及補償功能
•帶有獨立Z軸控制的雙錫鍋配置
•微噴嘴組件
•大錫鍋可以配置定制的多點浸焊噴嘴
•錫鍋更換輔助推車
•錫絲卷自動識別功能
•支持更大尺寸的PCB板
技術參數
•高度：1230mm / 48″，2025mm / 80″（帶燈塔）
•寬度：1250mm / 49″，1700mm / 67″（帶錫鍋?zhàn)詣?dòng)更換）
•長度：1495mm / 59″，1720mm / 68″（帶助焊劑瓶）
•最大板尺寸：457mm x 508mm / 18″ x 20″
•板邊距離：上/下 3mm
•PCB板上下凈空：上/下 40mm （參考）， 最大90mm（僅限上部）
•焊錫：適用各種類型的常用焊錫（包括無鉛焊錫）
•錫鍋容量：20kg 標準錫鍋，30kg 大錫鍋
•噴嘴：AP噴嘴 – 直徑5mm 到 16mm
加長型AP噴嘴 – 直徑2.5mm 到 20mm
微噴嘴 – 直徑1.5mm 到 2.5mm
Jet-Tip噴嘴 – 直徑6mm 到 40mm
Jet-Wave噴嘴 – 最大寬度 25mm
可根據要求定制噴嘴
•助焊劑噴頭：易保養的點噴式助焊劑噴頭，氣壓式，適用低固態物（低于8%）免清洗助焊劑，兼
容水溶性助焊劑。
•X/Y/Z 軸精度：1mm
•重復精度：+/- 0.05mm
•氮?dú)庥昧浚鹤畲?0升/分種（單鍋標準AP噴嘴，5bar壓力）
最大80升/分鐘（雙鍋配置）
定制的多噴嘴組件，請參考彼勒豪斯對氮?dú)庥昧康囊?
•氮?dú)饧兌龋?95% 以上
•空氣壓力：5 bar / 72 psi
•電源：三相 + N + PE
•電壓：230V（相與N） / 400V（相與相）
•頻率：50/60Hz
•功率：每相最大9kVA（根據機臺配置）
•放板方式：手動放板
•板固定方式：可調式PCB板定位框架，配有活動支架和板夾
•編程：基于Windows系統開發的PillarCOMM編程軟件
