產品描述
專利保護的最新一代點噴式助焊劑噴頭，噴涂更加快速、效率更高，即使是噴涂高固態物含量的助焊劑也有出色的表現，同時日常的維護保養工作非常簡單。
作為機臺的核心部件，最新設計的錫鍋和錫泵系統在X/Y/Z軸方向都可以自由的移動，整個過程均可以通過程序精確地控制。噴嘴既可以使用成熟的AP噴嘴，也可以使用根據焊點分布定制的噴嘴。專利保護的螺旋管設計可以使焊錫在回流錫鍋的過程中更加平穩，減少錫珠的發生概率。
和所有彼勒豪斯焊接設備一樣，焊錫和焊嘴在整個焊接過程中都受到熱氮?dú)獾谋Ｗo(hù)，避免在焊接時焊錫被氧化，同時高溫氮?dú)饪梢越o焊接元件提供預熱，減少焊接過程中對元件的熱沖擊。

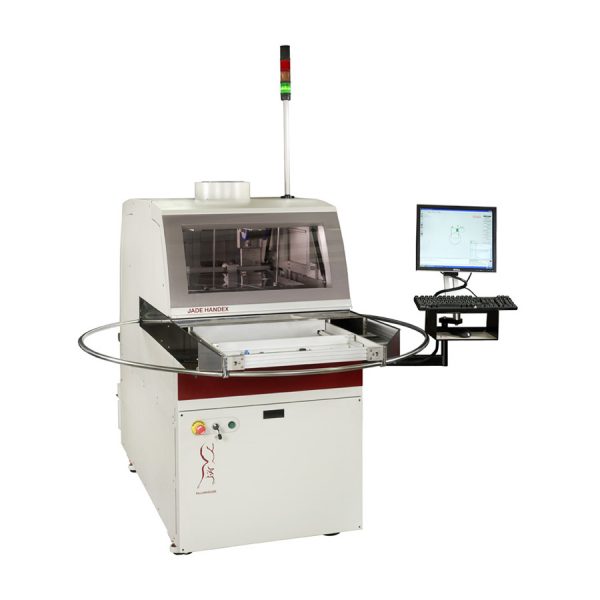

Jade Handex由一臺裝有PillarCOMM 軟件的電腦控制，該軟件基于 Windows系統開發，可以導入PCB圖像資料。此外，PillarPAD軟件可以通過導入Gerber資料實現離線編程。
標準配置
•機臺自帶TFT顯示器和電腦
•錫鍋液位偵測及自動加錫功能
•氮?dú)獗Ｗo(hù)系統
•點噴式助焊劑噴頭
•兩個AP噴嘴
•內部排風系統
•彩色編程攝像頭
•帶轉盤設計的兩個PCB板定位框 架
•基于Windows系統開發的PillarCOMM編程軟件
•燈塔
•基準點手動對位及校正功能
•分級密碼保護
•PillarPAD 離線編程軟件
•助焊劑液位高度監測
•帶有錄像功能的監控?cái)z像頭
•錫波高度偵測及自動補償功能
•兼容無鉛焊錫
•日常維護套件
監控選配
•助焊劑噴射感應器 – 熱敏電阻型
•助焊劑噴涂監測
•助焊劑流量監測
•助焊劑噴涂和流量監測
•氧氣含量監測
•錫泵轉數監測
•氮?dú)饬髁勘O(jiān)測
系統選配
•超聲波霧化式助焊劑噴頭
•雙助焊劑噴頭
•頂部紅外預熱
•滑軌式底部紅外預熱
•閉環溫度控制
•基準點自動對位及校正系統
•板彎自動偵測及補償功能
•錫絲卷自動識別
•錫鍋編碼自動識別（可在程序里定義）
•X/Y/Z軸編碼器
•氮?dú)獍l(fā)生器
技術參數
•高度：1627mm / 64″（不包括燈塔）
•寬度：1900mm / 74″
•長度：2508mm / 99″
•最大板尺寸：457mm x 508mm / 18″ x 20″
•板邊距離：上/下 3mm
•PCB板上下凈空：上 95mm / 下 45mm （參考）
•焊錫：適用各種類型的常用焊錫（包括無鉛焊錫）
•錫鍋容量：15kg (33lb) – 標準錫鍋，25kg (55lb) – 大錫鍋
•噴嘴：AP噴嘴 – 直徑5, 3, 4, 6, 8, 10, 12mm
加長型和 Jet-Tip噴嘴 – 最大直徑25mm
Jet-Wave噴嘴 – 最大寬度 25mm
150mm 長波峰噴嘴
•助焊劑噴頭：易保養的點噴式助焊劑噴頭，氣壓式，適用低固態物（低于8%）免清洗助焊劑，兼容水溶性助焊劑。
•X/Y/Z 軸精度：15mm
•重復精度：+/- 0.05mm
•氮?dú)鈮毫Γ? bar / 72 psi
•氮?dú)庥昧浚?0-100 升/分鐘（用量隨噴嘴的不同而變化）
•氮?dú)饧兌龋?95% 以上
•空氣壓力：5 bar / 72 psi
•空氣用量：10 升/分鐘 (0.35 CFM)
•電源：單相 + PE
•電壓：230V
•頻率：50/60Hz
•功率：最大5 kVA (隨機臺配置的不同而變化）
•編程：基于Windows系統開發的PillarCOMM編程軟件
