首頁 > 產品展廳 > sayaka切割機 > 大型線路板切割機
產品編號：
產品全稱：大型線路板切割機
 |

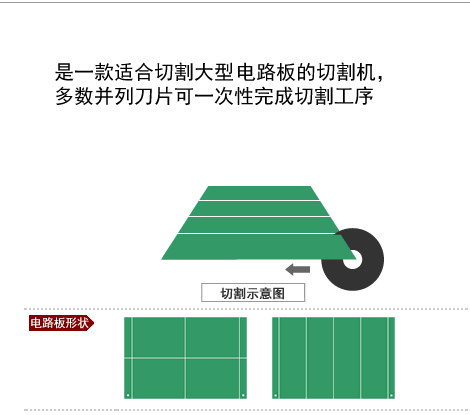

高速旋轉的砂輪刀片以研磨方式切割電路板，應力小，切面光華 |
|---|---|
 |
|
 |
切割無需V槽，既可節省電路板制作成本，又可減少電路板彎曲 |
 |
電路板下方強力有效的吸塵系統，使附著到電路板上粉塵少而又少 |
 |
設備上的觸摸屏可用于編程，也可用于自動運行 |
 |
可選配安裝雙刀片同時切割兩條并列切割線 |
 |
切割苯酚紙電路板時，使用新研制的刀片即可以300mm/秒的超高速度切割 |
 |
如果安裝電路板上載/下載單元，可將設備用于在線生產 |
| 印制電路板(PCB) | 尺寸(Max.) | 650mmx250m t=1.0-2.0mm |
|---|---|---|
| 材質(樹脂類) | FR4, FR1,CEM3等 | |
| 元件高度 | 電路板上方25mm (含電路板厚度), 電路板下方10mm |
|
| X 軸 | 馬達種類 | 伺服馬達 |
| 切割速度(Max.) | 300mm/sec | |
| 移動速度(Return) | 500mm/sec | |
| Y軸 | 馬達種類 | 伺服馬達 |
| 送板速度 | 90mm/sec | |
| 移動速度(返程) | 200mm/sec | |
| 重復精度 | ±0.03mm | |
| Z軸 | 驅動系統 | 伺服馬達 |
| R軸 | 馬達種類 | 逆變驅動感應發動機 |
| 旋轉數(Max.) | 6,000rpm | |
| 刀片 外徑(OD)×內徑(ID) |
刀片(GC磨石) | Φ125x40mm, t=0.2-0.5mm(STD 0.5mm) |
| 鋸齒刀片 | Φ125x40mm, t=0.2-0.5mm (STD0.5mm) | |
| 固定 | 使用治具固定PCB電路板 | 治具上定位(左中基準點) |
| 編程 | 觸摸屏 |
彩顯5.7寸 |
| 數據輸入 | 數據教導 | |
| 切割程序登錄數 | 300 | |
| 主機 | 電源 | Φ3 AC200V 50/60Hz |
| 電耗(Max.) | 3KVA(含吸塵機) | |
| 氣壓 | 0.4-0.5Mpa(免加油) | |
| 氣耗 | 約300L/min (A.N.R) | |
| 單機尺寸 | W1,450xD1,200xH1,450mm | |
| 單機重量 | 約900kg | |
| 吸塵機 | φ3 AC2000V, 50/60Hz, 1,500W | |
