首頁 > 產品展廳 > sayaka分板機 > 高速&高精度切割型分板機
產品編號：
產品全稱：高速&高精度切割型分板機
 |

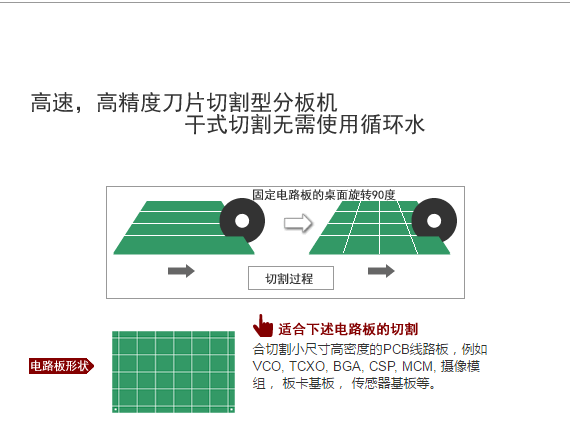

高速轉動刀片切割PCB，切割時對電路板的應力微乎其微，且切割面平滑 |
|---|---|
 |
|
 |
配有強力的吸塵系統，殘留在PCB的切割粉塵極少 |
 |
干式切割無需給排水設備,不污染環境,大幅節約運行成本 |
 |
真空負壓固定PCB,因此無需使用UV膠帶,消減運行成本 |
 |
|
 |
根據PCB條件，可選用多種刀片.如GC砂輪,鉆石刀片,金屬刀片 |
 |
配備4軸驅動，大幅提高了切割精度 |
|
|
配備CCD攝像頭，搭載了畫像處理功能，實現了高精度切割 |
 |
|
 |
配備刀片破損，磨損檢測傳感裝置，且有離子風扇進一步提高了切割安全性 |
 |
各種操作均可PC操作,發生異常時，PC界面顯示異常說明 |
| PWB(電路板)尺寸 | 最大200mm×150mm | |
|---|---|---|
| PWB板厚度 | 最大2mm | |
| X軸 | 移動范圍 | 370mm |
| 移動速度 | 500mm/sec | |
| 最小數據輸入單位 | 0.001mm | |
| 重復精度 | ±0.01mm | |
| Y軸 | 移動范圍 | 350mm |
| 移動速度 | 500mm/sec | |
| 切割速度 | 1-200mm/sec | |
| 最小數據輸入單位 | 0.001mm | |
| 重復精度 | ±0.01mm | |
| Z軸 | 移動范圍 | 27mm |
| 移動速度 | 1-50mm/sec | |
| 最小數據輸入單位 | 0.001mm | |
| 重復精度 | ±0.01mm | |
| Q軸 | 旋轉角度 | +95°, -5° |
| 重復精度 | ±3″ | |
| R軸 | 功率 | 90W |
| 轉數 | 最大13,000 rpm | |
| 刀片 | 外徑×內徑 | φ75mm×40mm |
| 厚度 | 0.1-0.5mm | |
| 設備基本數據 | 電源 | φ3 AC200V 50/60Hz |
| 電耗 | 最大 4KVA | |
| 氣源氣壓 | 0.5-0.7Mpa | |
| 氣耗 | 300L/min (A.N.R) | |
| 除靜電機能 | 高頻交流風扇 | |
| 設備尺寸 | W800×D1210×H1300mm(顯示器除外) | |
| 設備重量 | 約700kg | |
| 集塵機功率 | 0.75KW | |
