首頁 > 產品展廳 > 光學設備類 > 工業型光學傳遞函數測量儀
經各種改進,ImageMaster®PRO 10 可幫助客戶顯著提升產量。它是市場上適用于手機鏡頭等小鏡頭最快速精確的MTF測量系統。除了新的軟件結構體系與功能,更精確的機械部件使該產品在測量精度、可靠性與速度方面擁有完美表現。更快速的MTF算法減少了測試循環時間,實現產出曾加。
同ImageMaster® PRO 9相比,ImageMaster® PRO 10的生產率提高了15%。
ImageMaster® PRO 10也提供了其它測試功能,例如,該設備可進行RGB和不同頻率測量,以確定色差;可升級增加四個相機,使之允許測量場中透鏡的相對照度。
卓越的創新使得這款MTF生產測試儀能夠滿足未來需求,測量即將推出的高分辨率百萬像素鏡頭。

MTF測試軟件-MTF-PRO
作為久經驗證的ImageMaster® PRO專用軟件,MTF-Pro有了進一步的提升。它擁有更快的速度與更進的性能,可清晰顯示測量結果。優化MTF算法得益于軟件的持續改進與TRIOPTICS在MTF測量領域多年的經驗。 ![]() |

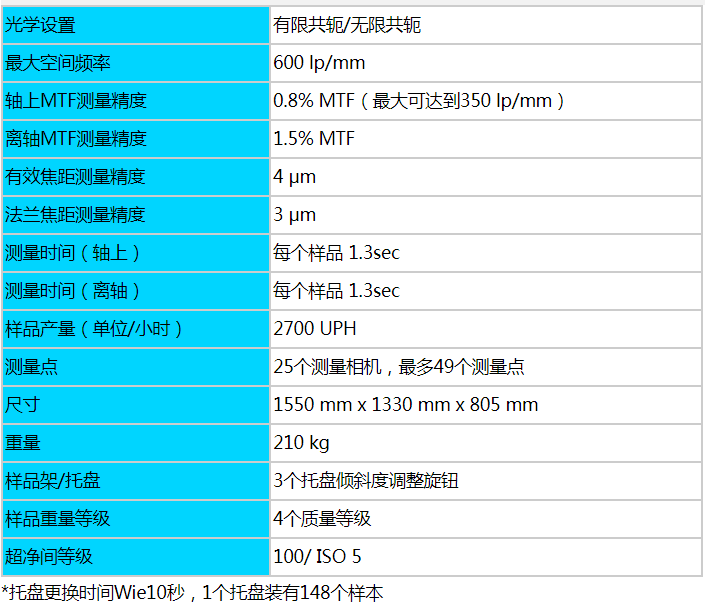

*單個樣品測量時間少于1.3秒;
*測量時間與相機數量及測量參數無關;
*精度極佳:1.5%MTF,離軸;
*測量可追溯到國際標準;
*組件擁有卓越品質;
*擁有振動絕緣測量室;
*25個測量相機,最多可達到49個測量點;
*潔凈室兼容;
優勢
*具有多種零件測試標準提供用戶自由選擇;
*軟件允許所有相機實時成像;
*可單獨設置每個攝像機的空間頻率;
*可測量軸上/離軸MTF;
*三個安全級別:安裝文件和關鍵功能受密碼保護;
*儲存透鏡數據與批量數據,通過EXCEL進行數據分析;
*以直觀的圖形表示測量結果,便于在早期階段檢測出超出規格的透鏡;
*在像場中顯示體現MTF對稱性的極坐標圖;

|
快速MTF測量儀ImageMaster® PRO10可測量以下參數; *軸上與離軸MTF; *最佳MTF(傾斜校正); *多頻率的MTF; *有效焦距(EFL); *法蘭焦距(FFL); *場曲; *像面傾斜; *最佳聚焦位置; *像散; *相對畸變; *色差; |
